课程章节-项目五：圆弧插补指令G02、G03

学习目标：
1、学会G02/G03插补方向的判别，理解R的含义及正负的确定，并会用G02/G03编程 　　　　　　　　
2、熟记圆弧插补指令； 　　　　　　　　
3、学完该知识点后，会灵活应用。
知识点击：
1、判断顺时针、逆时针圆弧的方法； 　　　　　　　　
2、灵活应用圆弧插补指令的编程方法。
定义：
命令刀具在指定平面内按给定的进给速度F做圆弧运动，切削出圆弧轮廓。

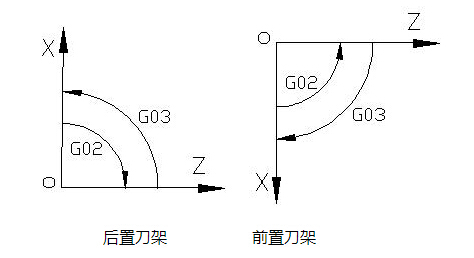

顺、逆圆弧的判别。
规定：

在刀架后置的数控车床上，迎着Y轴箭头方向看，顺时针用G02，逆时针用G03，对于前置刀架相反。

格式： G02 /G03 X（U） Z（W） R F
说明：
G02：顺时针圆弧插补 　　　　　
G03：逆时针圆弧插补 　　　　　
X，Z：绝对坐标编程时，圆弧终点在工件坐标系中的坐标值； 　　　　　
U，W：增量编程时，圆弧终点相对于起点的增量坐标； 　　　　　　　
R：圆弧半径；
F：加工圆弧时的进给速度；
注意： α≤180° 用＋R；360°＞α＞180° 用－R。

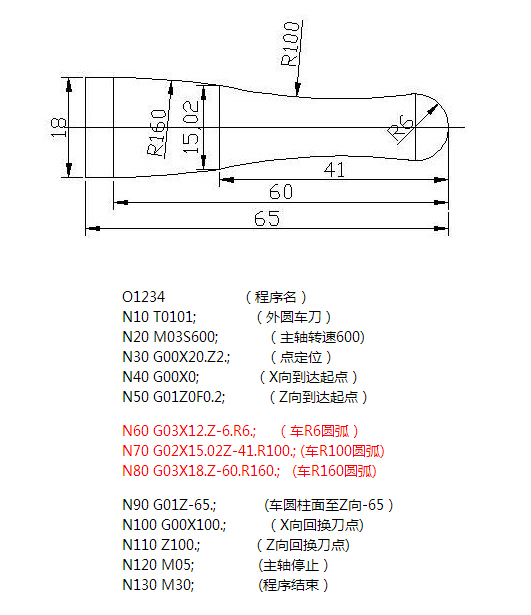

例题：
